安防監控綜合布線系統是構建安全、高效監控網絡的核心基礎設施，其設計需兼顧技術規范、施工細節與長期維護需求。以下百實弱電智能化公司從關鍵要點展開分析：

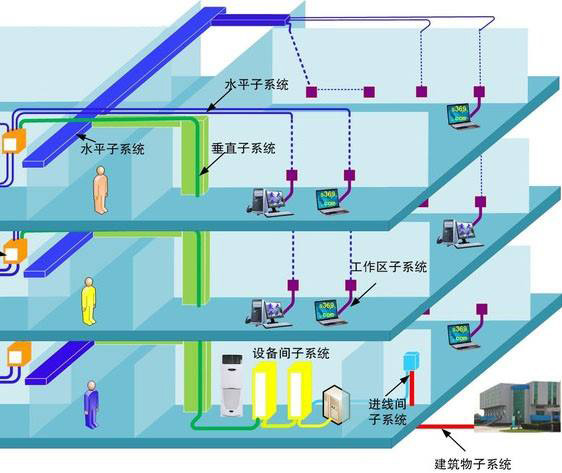

一、核心設計原則

1、標準化與兼容性

　　采用國際標準化技術(如RJ45接口、光纖連接器)，確保不同廠商設備互聯互通。例如，雙絞線配線架需支持超五類、六類線纜，光纖配線架需兼容單模/多模光纖。

2、抗干擾與安全性

　　強弱電分離：信號線與電源線間距保持30cm以上，避免電磁干擾。

　　屏蔽層接地：易受干擾的信號線(如電梯內布線)需采用屏蔽線并正確接地。

　　阻燃材料：線纜、線槽均需使用阻燃材料，降低火災風險。

3、可擴展性與靈活性

　　預留冗余：線纜長度預留10%-20%，橋架/線槽容量預留40%富余量。

　　模塊化設計：配線架、信息插座支持熱插拔，便于后期擴容。

二、施工關鍵環節

1、線纜敷設規范

　　彎曲半徑：非屏蔽雙絞線≥4倍外徑，光纜≥10倍外徑。

　　固定間距：垂直布線每1.5m固定一次，水平布線每5-10m固定一次。

　　避免交叉：橋架內線纜需綁扎整齊，減少信號串?dāng)_。

2、接續與測試

　　接續質量：接頭處信噪比≥50dB，串?dāng)_≤-30dB。

　　測試項目：包括永久鏈路長度、衰減、近端串?dāng)_(NEXT)等。

　　標簽管理：線纜兩端貼標簽，標注編號、起點、終點，與圖紙一致。

3、環境適應性

　　溫濕度控制：設備間溫度保持15-30℃，濕度30%-70%。

　　防雷接地：室外架空線需加裝避雷器，接地電阻≤4Ω。

　　隱蔽工程：明線需使用PVC線槽，暗線需預埋鋼管或橋架。

三、常見問題與解決方案

1、信號衰減

　　原因：線纜過長、接頭質量差、強電干擾。

　　方案：控制線纜長度(超五類線≤100m)，使用屏蔽線，強弱電分管布線。

2、線路標識混亂

　　原因：施工不規范，未標注線纜信息。

　　方案：采用標簽打印機統一編號，建立線纜臺賬。

3、維護困難

　　原因：線纜未預留冗余，橋架無檢修口。

　　方案：設計時預留檢修空間，使用可拆卸線槽。

四、品牌與產品推薦

1、綜合布線品

　　施耐德電氣、西門子、康普、耐克森等，產品以高傳輸速度、強抗干擾能力著稱。

　　例如：施耐德電氣綜合布線系統支持萬兆以太網，適用于數據中心、智慧園區等場景。

2、安防監控品牌

　　海康威視、大華、普聯(TP-LINK)等，提供從攝像頭到布線的一體化解決方案。

　　例如：海康威視POE供電攝像頭支持網線供電與數據傳輸，簡化布線復雜度。
