一、工廠弱電視頻監控方案背景
工廠作為生產制造的核心場所,人員流動頻繁、設備物資集中,面臨著安全管理、生產監管、人員行為規范等多方面的挑戰。為有效提升工廠的安全防范水平、保障生產秩序的正常運行,同時滿足對生產過程的實時監控與追溯需求,百實科技會專為客戶定制針對性的工廠弱電視頻監控方案。

二、需求分析
(一)安全防范需求
廠區周界防范:防止非法入侵,對翻越圍墻、破壞圍欄等行為及時預警。
出入口管理:對人員和車輛進出進行嚴格管控,記錄出入信息,防止未經授權的人員和物品進入。
重點區域保護:對倉庫、配電室、財務室等重要場所進行實時監控,防止盜竊、破壞等行為。
(二)生產監管需求
生產線監控:實時掌握生產線的運行狀態,及時發現設備故障、生產異常等情況,提高生產效率。
人員操作規范:監督員工是否按照操作規程進行生產,避免因違規操作導致的安全事故和產品質量問題。
(三)存儲與追溯需求
視頻存儲:對監控視頻進行長期存儲,以便在需要時進行查詢和回放。
事件追溯:在發生安全事故、盜竊等事件時,能夠通過監控視頻快速追溯事件發生的過程,為調查取證提供有力支持。
三、系統設計原則
(一)可靠性
選用高質量的設備和穩定的系統架構,確保系統能夠長時間穩定運行,減少故障發生的概率。
(二)先進性
采用先進的技術和設備,如高清攝像頭、智能分析算法等,提高監控效果和管理效率。
(三)擴展性
系統設計應具有良好的擴展性,便于后續根據工廠的發展需求進行升級和擴展。
(四)易用性
系統操作簡單易懂,方便管理人員進行日常的監控、管理和維護。
四、工廠弱電視頻監控系統架構設計
(一)前端設備層
1、攝像頭
類型選擇:根據不同監控區域的需求,選擇不同類型的攝像頭。例如,在廠區周界、出入口等重要區域安裝高清紅外一體化攝像機,實現全天候高清監控;在生產線、倉庫等室內區域安裝半球攝像機或槍式攝像機,滿足不同角度的監控需求。
數量規劃:根據工廠的規模和布局,合理規劃攝像頭的數量和安裝位置,確保監控無死角。
2、報警設備
紅外對射探測器:安裝在廠區周界,當有人非法翻越圍墻時,及時發出報警信號。
門磁報警器:安裝在出入口的門上,當門被非法打開時,觸發報警。
緊急按鈕報警器:在重要區域如財務室、配電室等設置緊急按鈕,當遇到緊急情況時,人員可按下按鈕發出報警信號。
(二)傳輸網絡層
有線傳輸:對于距離較近、布線方便的監控點,采用網線進行視頻信號傳輸,確保傳輸?shù)姆€(wěn)定性和可靠性。
無線傳輸:對于一些布線困難或需要靈活移動的監控點,采用無線網橋或 Wi-Fi 進行視頻信號傳輸,提高系統的靈活性和可擴展性。
(三)存儲層
存儲設備:采用網絡視頻錄像機(NVR)或磁盤陣列對監控視頻進行存儲。根據視頻存儲時長和分辨率的要求,合理配置存儲容量。
存儲策略:采用循環覆蓋的存儲方式,當存儲空間滿時,自動覆蓋最早的視頻數據。同時,對于重要事件視頻,可設置手動備份或自動備份到其他存儲設備,確保數據的安全。
(四)控制管理層
監控中心:設置監控中心,配備專業的監控管理軟件和顯示設備。監控管理軟件應具備視頻監控、報警管理、錄像回放、用戶管理等功能,方便管理人員對監控系統進行集中管理和控制。
顯示設備:根據監控中心的大小和監控需求,選擇合適的顯示設備,如拼接屏、液晶顯示器等,實現多畫面同時顯示和切換。
(五)移動應用層
開發移動監控客戶端,支持管理人員通過手機、平板電腦等移動設備隨時隨地查看監控視頻、接收報警信息,實現對工廠的遠程監控和管理。
五、系統功能實現
(一)實時監控
通過監控管理軟件,管理人員可以實時查看各個監控點的視頻畫面,了解工廠的實時情況。支持多畫面同時顯示和切換,方便管理人員對不同區域進行同時監控。
(二)報警聯動
當報警設備觸發報警信號時,監控系統能夠自動彈出報警畫面,并發出聲光報警提示管理人員。同時,系統可以自動記錄報警信息,包括報警時間、報警地點、報警類型等,方便后續查詢和分析。
(三)錄像回放
管理人員可以根據時間、地點、事件類型等條件對存儲的視頻進行快速檢索和回放,以便在需要時對事件進行追溯和分析。支持快進、快退、暫停、逐幀播放等操作,提高回放效率。
(四)智能分析
采用智能視頻分析算法,如行為分析、人臉識別、車牌識別等,對監控視頻進行智能分析。例如,通過行為分析可以檢測人員的異常行為,如徘徊、奔跑、摔倒等;通過人臉識別可以實現對人員的身份識別和考勤管理;通過車牌識別可以實現對車輛的進出管理和統計。
(五)用戶管理
對監控系統的用戶進行分級管理,不同級別的用戶具有不同的操作權限。例如,管理員可以對系統進行全面的配置和管理,普通用戶只能進行視頻查看和簡單的操作。同時,系統可以記錄用戶的操作日志,方便審計和追溯。
六、設備選型與配置

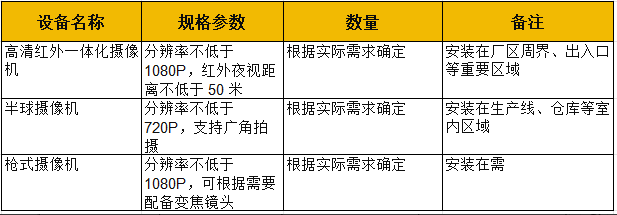

(一)攝像頭

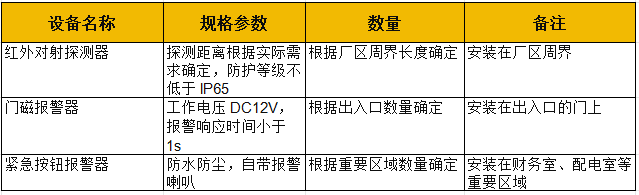

(二)報警設備

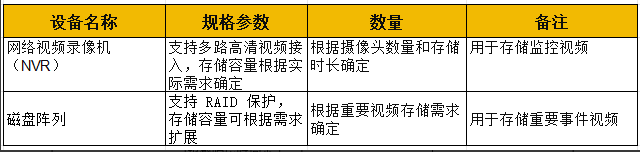

(三)存儲設備

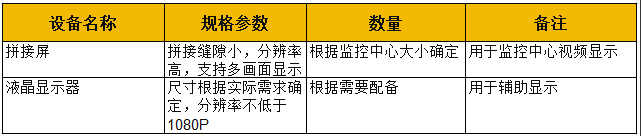

(四)顯示設備

七、施工與調試
(一)施工流程
現場勘查:對工廠的現場環境進行詳細勘查,確定攝像頭的安裝位置、傳輸線路的走向等。
設備安裝:按照設計方案進行設備的安裝和固定,確保設備安裝牢固、美觀。
線路敷設:根據傳輸方式的要求,進行網線和電源線的敷設,確保線路敷設整齊、規范。
設備調試:對安裝好的設備進行調試,包括攝像頭的角度調整、焦距調整、報警設備的靈敏度設置等,確保設備正常運行。
系統聯調:將各個設備進行聯網調試,檢查系統的各項功能是否正常,如實時監控、報警聯動、錄像回放等。
(二)調試要點
視頻質量調試:調整攝像頭的參數,如亮度、對比度、飽和度等,確保視頻畫面清晰、色彩還原準確。
報警功能調試:測試報警設備的觸發靈敏度和報警信號的傳輸可靠性,確保報警功能正常。
網絡穩定性調試:檢查網絡傳輸?shù)姆€(wěn)定性和帶寬利用率,確保視頻信號能夠流暢傳輸。
八、培訓與售后服務
(一)培訓內容
系統操作培訓:向管理人員介紹監控管理軟件的操作方法,包括實時監控、報警管理、錄像回放、用戶管理等功能的使用。
設備維護培訓:講解設備的日常維護方法和注意事項,如攝像頭的清潔、存儲設備的定期檢查等。
故障排除培訓:培訓管理人員一些常見的故障排除方法,以便在系統出現故障時能夠及時進行處理。
(二)售后服務
質保期:提供一定期限的質保服務,質保期內免費維修或更換故障設備。
技術支持:提供7×24小時的技術支持服務,及時解答管理人員在使用過程中遇到的問題。
定期回訪:定期對用戶進行回訪,了解系統的運行情況和用戶的需求,及時提供系統升級和優化建議。
