匯聚層交換機是多臺接入層交換機的匯聚點，作用是將接入節點統一出口，同樣也做轉發及選路。它必須能夠處理來自接入層設備的所有通信量，并提供到核心層的上行鏈路，因此匯聚層交換機與接入層交換機比較，匯聚層交換機需要具備高轉發性能，通常也是三層交換機。

　　3層層次模型 1，接入層2，匯聚層 3，核心層

　　匯聚層，是多臺接入層交換機的匯聚點，它必須能夠處理來自接入層設備的所有通信量，并提供到核心層的上行鏈路，因此匯聚層交換機與接入層交換機比較，需要更高的性能，更少的接口和更高的交換速率。這一層的功能主要是實現以下一些策略：

　　1、路由(即文件在網絡中傳輸?shù)淖罴崖窂?;

　　2、訪問表，包過濾和排序，網絡安全如防火墻等;

　　3、重新分配路由協議，包括靜態路由;

　　4、在vlan之間進行路由，以及其他工作組所支持的功能;

　　5、定義組播域和廣播域。這一層主要是實現策略的地方。

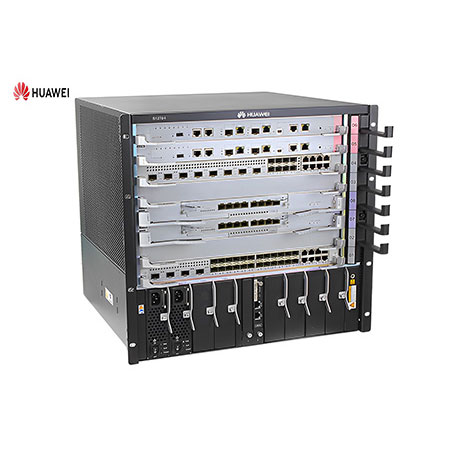

　　匯聚層1000Base-T交換機同時存在機箱式和固定端口式兩種設計，可以提供多個1000Base-T端口，一般也可以提供1000Base-X等其他形式的端口。接入層和匯聚層交換機共同構成完整的中小型局域網解決方案。

匯聚層主要承擔的基本功能有：

　　1、匯聚接入層的用戶流量，進行數據分組傳輸?shù)膮R聚、轉發和交換;

　　2、根據接入層的用戶流量，進行本地路由、過濾、流量均衡、QoS優先級管理，以及安全機制，IP地址轉換、流量整形、組播管理等處理;

　　3、根據處理結果將用戶流量轉發到核心交換層或在本地進行路由處理;

　　4、完成各種協議的轉換(如路由的匯總和重新發布等)，以保證核心層連接運行不同的協議的區域。
