以下是一份通用的百實科技弱電改造方案模板之一,涵蓋設計、施工、驗收等關鍵環節,可根據實際需求調整具體內容:

一、項目背景與需求分析
1、現狀評估
梳理現有弱電系統(網絡、電話、監控、門禁、有線電視、會議系統等)的布局、設備老化程度及功能缺陷。
確認建筑結構(如墻體材質、管道預留情況)對施工的影響。
2、需求清單
明確改造目標(如提升網絡帶寬、增加監控點位、實現智能化集成等)。
列出新增或升級的系統(如全屋Wi-Fi覆蓋、智能安防、綜合布線升級等)。

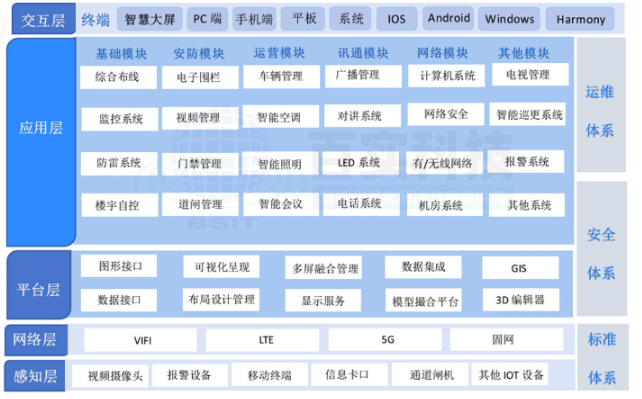

二、改造內容與范圍
1、綜合布線系統
水平子系統:采用六類/超六類非屏蔽雙絞線(Cat6/Cat6A)或光纖,支持千兆/萬兆網絡。
垂直子系統:主干線纜升級為多模/單模光纖,滿足未來擴展需求。
管理間:優化機柜布局,增加理線架、跳線管理,確保線纜整齊可維護。
2、網絡系統
核心交換機升級為全千兆/萬兆設備,支持VLAN劃分、QoS策略。
部署無線AP實現無縫漫游,覆蓋死角區域(如衛生間、樓梯間)。
3、安防監控系統
替換老舊攝像頭為高清(4K)IP攝像機,支持夜視、移動偵測功能。
增加NVR存儲設備,配置RAID陣列保障數據安全。
優化監控點位布局,覆蓋出入口、走廊、財務室等關鍵區域。
4、門禁與報警系統
升級為聯網型門禁控制器,支持刷卡、指紋、人臉識別等多方式認證。
集成緊急報警按鈕,聯動監控中心實時響應。
5、會議與多媒體系統
部署智能會議平板或投影設備,支持無線投屏、視頻會議功能。
優化音響系統布局,避免回聲干擾。
6、其他系統
有線電視:升級為數字信號傳輸,支持4K分辨率。
背景音樂:分區控制,與消防廣播聯動......

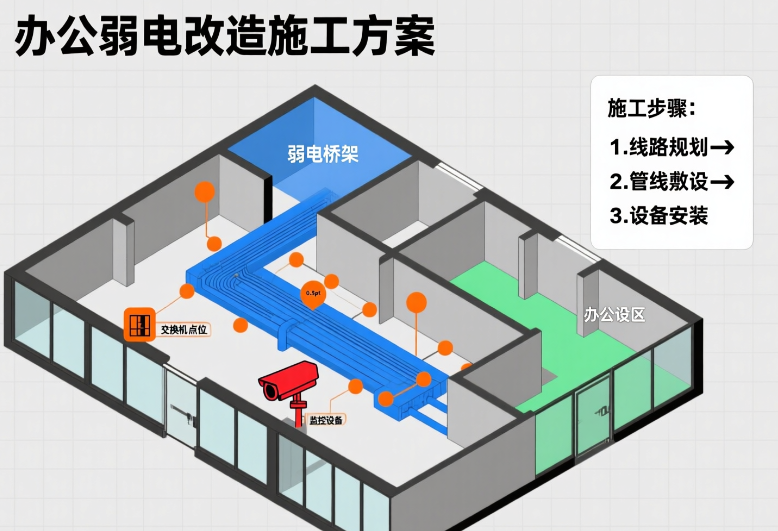

三、施工流程與規范
1、施工準備
確認施工圖紙,標注線纜走向、設備位置及預留孔洞。
準備工具(如線纜測試儀、打線工具、梯子等)及安全防護裝備。
2、管線預埋
遵循“強電走頂、弱電走地”原則,避免信號干擾。
線纜穿管保護,彎曲半徑≥6倍線纜直徑,避免直角折彎。
3、設備安裝
機柜固定穩固,接地良好;設備間距≥1U,便于散熱。
攝像頭安裝高度3-5米,避免逆光,角度可調。
4、線纜連接與測試
使用專用工具壓接水晶頭,確保接觸良好。
測試線纜通斷、衰減、近端串擾等參數,符合TIA/EIA-568標準。
5、系統調試
網絡:測試帶寬、延遲、丟包率,優化SSID劃分與信道。
監控:調整攝像頭焦距、曝光時間,確保畫面清晰。
門禁:測試權限分配、遠程開門、報警聯動功能。
四、驗收標準
1、文檔驗收
提供完整施工圖紙、設備清單、點位表、測試報告。
2、功能驗收
網絡:全場景覆蓋,速率達標(如Wi-Fi≥300Mbps)。
監控:畫面無卡頓,存儲周期≥30天。
門禁:響應時間,權限管理靈活。
3、安全驗收
設備接地電阻,線纜絕緣性能合格。
消防通道、緊急出口標識清晰,無遮擋。
五、后期維護建議
1、定期巡檢
每季度檢查設備運行狀態,清理灰塵,更新固件。
2、備份與恢復
定期備份監控錄像、門禁權限等關鍵數據。
3、應急預案
制定網絡中斷、設備故障的快速響應流程(如備用鏈路切換)。
?注意事項
施工前需與物業、消防部門溝通,確保符合規范。
避免在雷雨天氣進行戶外作業。
保留線纜冗余,便于后期擴展。
