一、現狀分析與弱電改造目標

　　許多傳統工廠的弱電系統面臨設備老化、網絡帶寬不足、存在監控盲區、各子系統獨立運行形成“信息孤島”等問題，難以支撐現代化工廠對生產效率、安全管理及數字化轉型的需求。

本次工廠弱電系統升級改造的核心目標在于：

　　?夯實基礎：構建一個高速、穩定、易擴展的綜合布線與網絡基礎平臺。

　　?全面感知：實現廠區、車間、倉庫等關鍵區域的無死角高清監控與智能分析。

　　?高效協同：打通門禁、考勤、消費等系統，實現人員與車輛的統一權限管理。

　　?智能運維：搭建可視化管理平臺，實現設備狀態監控、故障預警與遠程管理，降低運維成本。

　　?支撐未來：為AGV調度、工業物聯網、數字孿生等未來應用預留接口與網絡能力。

二、核心子系統弱電改造內容

1、綜合布線系統

　　?綜合布線是整個弱電系統的“神經系統”，其改造是重中之重。

　　?主干網絡：將原有的銅纜或低等級光纖主干升級為單模萬兆光纜，確保核心數據、高清視頻等大流量數據的高速、穩定傳輸，滿足未來5-10年的帶寬需求。

　　?水平布線：車間、辦公區等區域的水平布線更換為超六類屏蔽雙絞線。Cat6A不僅能支持千兆到桌面的高速網絡，其優異的抗干擾性能也特別適合電磁環境復雜的工廠車間，同時可為無線AP、高清攝像頭等設備提供穩定的PoE++供電。

　　?規范施工：嚴格遵循施工規范，線纜敷設采用金屬橋架或線管，與強電線路保持安全距離，避免平行敷設，交叉時做屏蔽處理。所有線纜兩端均需打上清晰、永久的標簽，便于后期維護與故障排查。

2、網絡通信系統

　　?有線網絡：核心層采用高性能萬兆核心交換機，并配置雙機熱備，確保網絡核心不中斷。接入層根據車間環境選用工業級千兆PoE交換機，具備防塵、防水、抗電磁干擾能力，保障設備聯網的穩定性。

　　?無線網絡：針對車間、倉庫等大面積、多障礙物的環境，采用企業級Wi-Fi6無線AP進行高密度部署。通過無線控制器(AC)進行統一管理，實現全廠區無縫漫游，確保移動掃碼槍、PDA、AGV小車等移動終端在作業過程中網絡不中斷。對于有更高要求的場景，可考慮部署5G專網試點，為遠程設備操控、超高清視頻回傳提供低時延、高帶寬的網絡保障。

　　?網絡安全：實施辦公網與設備網的物理隔離或邏輯隔離，將生產監控、門禁等設備專網與日常辦公網絡分離，有效規避外部威脅向生產區域擴散，保障生產系統的獨立性與安全性。

3、視頻監控系統

　　?前端設備升級：將原有的標清或低分辨率攝像機全面替換為400萬像素及以上的AI星光級高清網絡攝像機。在廠區周界、大門、主干道部署具備智能分析的筒型攝像機，實現入侵檢測、越界報警等功能;在車間內部、倉庫等區域部署半球攝像機，實現無死角覆蓋;在熔煉、壓鑄等高溫、高粉塵區域，選用專用的防爆、耐高溫攝像機。

　　?AI智能應用：引入AI行為分析算法，自動識別人員未佩戴安全帽、闖入危險區域、生產線異常停滯等違規行為或狀態，并觸發聲光報警，同時將告警信息推送至管理人員手機APP，變被動監控為主動預警。

　　?后端存儲與管理：采用高密度、大容量的網絡視頻錄像機或存儲服務器，確保關鍵區域視頻錄像存儲時間不少于90天。部署視頻綜合管理平臺，實現所有攝像頭的統一管理、視頻解碼上墻、智能檢索與回放。

4、門禁與一卡通系統

　　?統一身份認證：升級門禁控制器與讀卡器，支持人臉識別、刷卡、手機NFC、二維碼等多種驗證方式。在員工上下班主通道部署人臉識別門禁考勤一體機，實現快速通行與自動考勤。

　　?分級權限管理：根據員工崗位和職責，設置不同的通行權限，確保核心區域(如研發中心、財務室、服務器機房)的安全。

　　?多系統聯動：將門禁系統與考勤、消費、訪客管理等模塊深度集成，構建統一的“一卡通”管理平臺，提升人員管理效率與通行體驗。

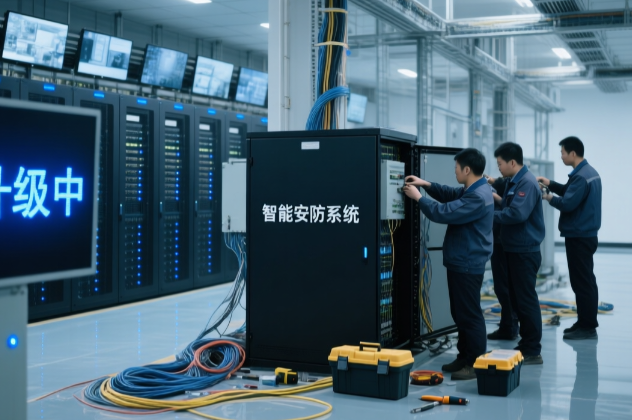

5、機房工程

　　對工廠的核心弱電機房進行標準化改造，包括：

　　?供配電：配置在線式UPS不間斷電源，確保市電中斷后核心設備能持續運行。

　　?環境控制：安裝精密空調，保持機房恒溫恒濕。

　　?動環監控：部署動力環境監控系統，對機房的供配電、UPS、溫濕度、漏水、煙感等進行7×24小時實時監控與報警。

　　?規范布局：采用標準網絡機柜，優化設備布局與線纜管理，確保散熱良好、維護便捷。

三、實施流程與保障措施

　　為確保工廠弱電改造工程順利、高效完成，并最大程度減少對工廠正常生產的影響，我們將遵循嚴謹?shù)捻?xiàng)目管理流程：

　　?需求調研與現場勘察：與工廠生產、安保、IT等部門深入溝通，明確具體需求。工程師團隊進行現場詳細勘察，評估施工環境，規劃管線走向與設備點位。

　　?方案設計與評審：根據勘察結果，出具詳細的弱電改造設計方案、施工圖紙及物料清單，并組織專家評審，確保方案的科學性與可行性。

　　?分階段施工：采用“分區域、分階段”的施工策略，優先改造非生產區域或?qū)ιa(chǎn)影響最小的區域，合理安排施工時間，避免與生產高峰沖突。

　　?質量與安全管理：嚴格執行“三檢制”(自檢、互檢、專檢)，關鍵工序需監理旁站。施工人員需通過高空作業、防爆電氣等專項安全培訓，確保施工過程安全無事故。

　　?系統調試與培訓：完成單機調試、系統聯調與性能優化，確保各項功能指標達到設計要求。為工廠管理人員提供系統操作與日常維護培訓。

　　?驗收與交付：按照設計方案和相關國家標準進行項目驗收，并交付完整的竣工圖紙、設備說明書及運維手冊等資料。

　　百實科技工廠弱電系統升級改造解決方案將系統性的為工廠打造一個安全、高效、智能的現代化弱電基礎設施，為工廠的數字化轉型與智能化運營奠定堅實基礎。
